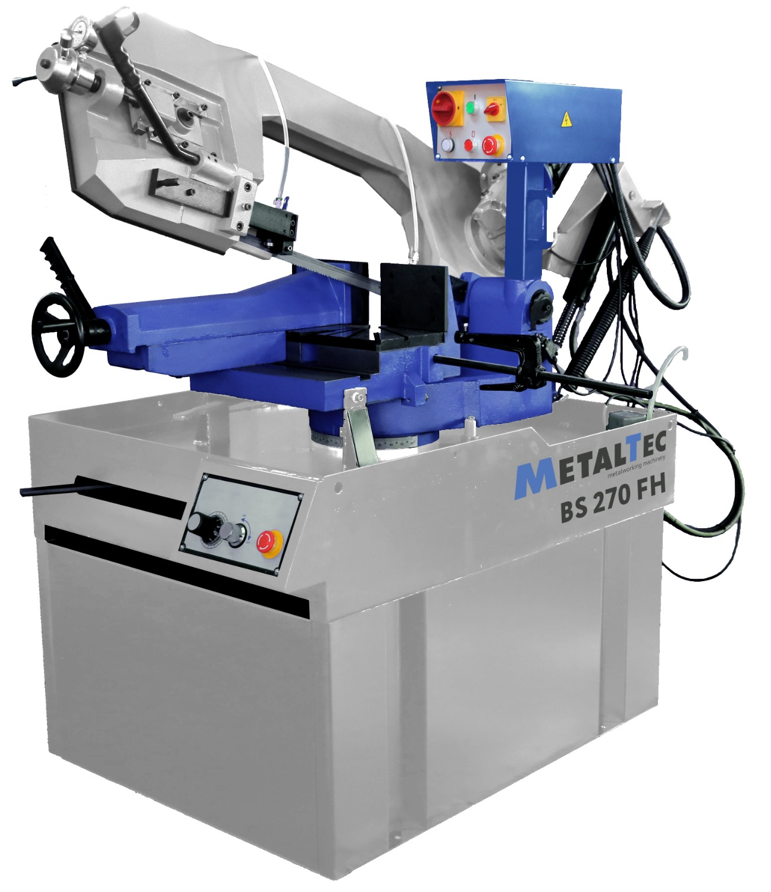

MetalTec BS 270 FH ручной ленточнопильный станок для резки металла

MT BS 270 FH

В наличии

Ленточное полотно в комплекте
Гарантия 1 год
ПНР. Обучение

2950 x 27 x 0,9 мм

2 050 008 ₸

Краткие характеристики:

Тип станка

Ручной с гидроразгрузкой
Сечение обрабатываемой детали

Ø 270 / 260 x 260 мм
Угол поворота рамы

- 45 до + 60°
Размер ленточного полотна

2950 x 27 x 0,9 мм
Установленная мощность

1,5 кВт
Вес

394 кг

Фиксируем цену в рублях на станки в наличии. Акция действует до 25 сентября 2024 г.

Технические характеристики Комплектация Описание Услуги Транспортные данные

Технические характеристики

Модель

BS 270 FH
Мощность двигателя, Вт

1100 (380 V)
Размеры пильного полотна, мм

2950 x 27 x 0,9
Скорость резания, м/мин

35 / 72
Угол разворота пильной рамы, °

- 45 (60)
Высота стола, мм

950

Сечение обрабатываемой детали при – 45°

●

200
■

170 х 170
▅

200 х 140

Сечение обрабатываемой детали при 90°, мм

●

270
■

260 x 260
▅

350 х 240

Сечение обрабатываемой детали при 45°

●

230
■

210 х 210
▅

230 х 150

Сечение обрабатываемой детали при 60°

●

140
■

140 х 140
▅

140 х 140

Транспортировочные размеры (станина):

Длина, мм

1770
Ширина, мм

960
Высота, мм

1180

Транспортировочные размеры (пильный модуль):

Длина, мм

1160
Ширина, мм

550
Высота, мм

210

Вес

Нетто, кг

446
Брутто, кг

550

Конструктивные особенности

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.
	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.
	МОЩНЫЙ ДВИГАТЕЛЬ Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (35 / 70 м/мин).
	РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки.
	УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.
	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол от -45 до + 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. РЕГУЛИРУЕМЫЙ УПОР При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.
	ПАНЕЛЬ УПРАВЛЕНИЯ Основная панель управления находится на раме станка, где подробно описаны назначения переключателей, что делает удобной работу оператора. Для значительного сокращения времени рабочего цикла, на тумбу станка вынесены дублирующие переключатели (скорость опускания рымы, переключение режима резки и кнопка экстренной остановки станка)
	ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ Механический прижим для пакетной резки применяется для пиления нескольких заготовок за одну установку тисков. СВЕТОДИОДНАЯ LED-ЛАМПА Дополнительное освещение зоны резания ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА Мобильный лазерный указатель служит для визуального контроля линии реза и быстрой установки материала в зону резания.

Стандарт

РЕГУЛИРУЕМЫЙ УПОР

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.

СИСТЕМА ГИДРОЗАГРУЗКИ

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА

Резка заготовок на угол от -45 до + 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.

РЕГУЛИРУЕМЫЙ УПОР

При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.

460 000 ₽

2 411 774 ₸

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 270 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки.
Превосходное качество резки.
Экономия материала при обработке, за счет малой ширины резки.
Возможность резки под разными углами – от – 45 до +60°
Пакетная резка, и резка нескольких заготовок одновременно.
Возможность резки различных заготовок: труб, профилей и т.д.

Комплектация станка:

Станок в сборе
Тумба станка
Пильное полотно
Лазерный указатель линии реза
Прижим для пакетной резки
Светодиодная LED- лампа
Упор для серийной резки
Инструкция по эксплуатации

Справочная информация

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Станки на заводе METALTEC

Trade-in

В компании Metaltec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами.

Сервис

Если у вас возникли какие-то сложности с оборудованием, компания Metaltec готова прийти на помощь. К перечню наших преимуществ относится:

Быстрый выезд на объект клиента
Умеренные цены
Профессиональные специалисты

Подробнее

Компания Metaltec осуществляет доставку оборудования по всей РФ, а также в страны СНГ. Для упрощения логистики есть два действующих склада: в Москве и в Новосибирске.
Быстрая доставка по регионам РФ осуществляется через сеть из более чем 50 региональных представительств

Связаться с представительством в своем регионе

Количество мест	2
Место: 1
Длина	1,77 м
Ширина	0,96 м
Высота	1,18 м
Обьем	2,00 м³
Место: 2
Длина	1,16 м
Ширина	0,55 м
Высота	0,21 м
Обьем	0,13 м³
Общий вес	550 кг
Общий обьем	2,13 м³
