MetalTec Neo Turn 50DY Токарный автомат с ЧПУ

Отгрузка при 30% предоплаты
Гарантия 2 года
ПНР. Обучение

от 26 146 318 ₸ от 54 400 $

Краткие характеристики:

Расстояние над станиной

510 мм
Макс. диаметр вращения

180 мм
Скорость вращения

5000 об/мин
Система ЧПУ

SYNTEC 22TB
Мощность двигателя

7,5 / 11 кВт
Вес

2900 кг

Шеф-монтажные работы в подарок!
Акция действует до 25 сентября 2024 г.

Технические характеристики Комплектация Описание Видео Услуги Транспортные данные

Технические характеристики

Модель

Neo Turn 50DY
Расстояние над станиной, мм

510
Макс. диаметр вращения, мм

180
Диаметр отверстия патрона, мм

56
Проходное отверстие шпинделя, мм

46
Скорость вращения шпинделя, об/мин

5000
Мощность главного двигателя, кВт

7,5 / 11
Торец шпинделя

A2-5
Ход по оси X, мм

1100
Ход по оси Z, мм

500
Скорость перемещения по осям X, Z, м/мин

24
Скорость перемещения по оси Y, м/мин

15
Зажимная система

3-х кулачковый патрон
Диаметр патрона, дюймов

8 / 6
Крутящий момент по оси X, Нм

11
Крутящий момент по оси Z, Нм

11
Модель направляющей по оси Х

CGH35CA2R
Модель направляющей по оси Z

CGH35CA2R
ШВП по осям X / Z

3210 / 3210
Количество инструмента в резцедержателе, шт.

8
Скорость вращения приводного инструмента, об/мин

4000
Мощность приводного инструмента, кВт

2,3
Размер инструмента, мм

20 X 20 / 32
Цанга

ER25
Напряжение насоса СОЖ, В

380 / 250

Параметры точности

Периодическое осевое перемещение шпинделя, мм

≤ 0,005
Конус радиального биения шпинделя, мм

≤ 0,005
Повторяемость по X и Z, мм

≤ 0,005
Точность позиционирования по X и Z, мм

≤ 0,01
Постоянство диаметра обрабатываемой детали, мм

≤ 0,01 / 150
Плоскостность обрабатываемой заготовки, мм

≤ 0,01 / 200
Округлость обрабатываемой заготовки, мм

≤ 0,005 / 75
Шероховатость поверхности, мм

≤ Ra1.4μm
Точность обработки

IT6
Повторяющаяся точность позиционирования по оси С, °

≤ 0,0027

Габаритные размеры

Длина, мм

2400
Ширина, мм

1700
Высота, мм

1900
Вес, кг

2900

Конструктивные особенности

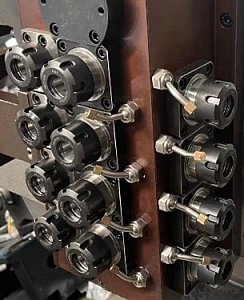

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

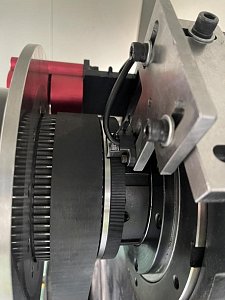

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.

ПАТРОН

150 мм

200 мм

ПРИВОДНОЙ С ОСЬЮ Y

4+4

4+4*4

SYNTEC 22TB

8-ПОЗИЦИОННАЯ ГОЛОВА 20X20

ПОДГОТОВКА ПОД БАРФИДЕР

ДЕТАЛЕУЛОВИТЕЛЬ

КОНВЕЙЕР

64 000 $

30 760 374 ₸

62 050 $

29 823 143 ₸

НАЗНАЧЕНИЕ:

4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.

MetalTec Neo Turn 50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.

Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.

Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.

Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.

По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
