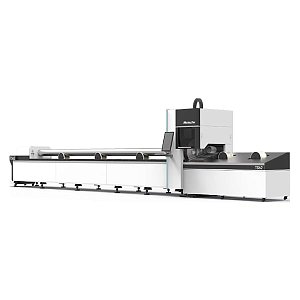

MetalTec TS62 оптоволоконный лазерный станок для металлических труб и профилей

MT TS62

Отгрузка при 30% предоплаты
Гарантия 3 года
Пусконаладка
в подарок

51 067 026 ₸ 106 250 $

Краткие характеристики:

Параметры заготовки

Ø20 - 220 мм, длина до 6000 мм
Мощность источника

1000 - 8000 Вт
Назначение

Обработка труб,
профилей различной геометрии
Вес

3900 кг

Технические характеристики Комплектация Описание Услуги Транспортные данные

Технические характеристики

Модель

TS62
Длина труб (максимальная), мм

6000
Наружный диаметр трубы (мин-макс), мм

20 - 220
Ход по Х, мм

250
Ход по Y, мм

650
Ход по Z, мм

300
Вид охлаждения

Чиллер HAN LI
Направляющие по осям X, Y, Z

Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения)
Передача по осям X,Y

Косозубые передачи шестерня-рейка YYC (Тайвань)
Передача по оси Z

Высокопрецизионная шарико-винтовая пара TBI
Редуктор

NIDEC - SHIMPO (Япония)
Пневматические элементы (пневмовалы для подачи листа)

SMC (Япония)
Элетрокомпоненты

SCHNEIDER (Германия)
Датчик высоты

Автоматический
Система управления

Cypcut
Поддерживаемые форматы файлов

CAD, CorelDRAW, plt, AI, dxf
Смазка

Централизованная система смазки
Ускорение

до 0,8 G
Точность позиционирования, мм

± 0,03
Точность повторного позиционирования, мм

± 0,02
Напряжение, В

380
Частота тока, Гц

50
Гарантия на станок (механическую часть)

1 год

Лазер:

Тип лазера

Оптоволоконный лазер
Режущая голова

Raytools (Автофокусировка)
Производитель лазера

Raycus
Мощность лазера, Вт

1000 - 4000
Длина волны лазера, нм

1070 (+/- 10)
Срок работы лазера, ч

100 000
Гарантия на лазерный источник

2 года

Двигатели:

Двигатель по оси Х

Серводвигатель YASKAWA (Япония) 0,85 кВт
Двигатель по оси Y

Серводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W1

Серводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W2

Серводвигатель YASKAWA (Япония) 1,8 кВт
Двигатель по оси Z

Серводвигатель YASKAWA (Япония) 0,4 кВт

Резка:

Максимальная скорость резки, м/мин

30
Максимальная скорость холостого хода, м/мин

80
Минимальная ширина резки, мм

0,12

Габаритные размеры:

Длина, мм

10 776
Ширина, мм

2247
Высота, мм

2353
Вес, кг

3000

Конструктивные особенности

	ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
	АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.
	АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.
	ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.
	РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
	ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO: Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации
	СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf
	АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Стандарт

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.

ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт

ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO:

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
Более высокий КПД;
Облегченная конструкция - вдвое компактней и легче редукторов других видов;
Не требуют обслуживания в процессе эксплуатации

СТОЙКА УПРАВЛЕНИЯ

СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЧИЛЛЕР HANLI H-1000

ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf

АСПИРАЦИОННАЯ УСТАНОВКА

АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»

106 250 $

51 067 026 ₸

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.

СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

УСТАНОВОЧНЫЕ ГАБАРИТЫ:

Trade-in

В компании Metaltec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами.

Сервис

Если у вас возникли какие-то сложности с оборудованием, компания Metaltec готова прийти на помощь. К перечню наших преимуществ относится:

Быстрый выезд на объект клиента
Умеренные цены
Профессиональные специалисты

Подробнее

Компания Metaltec осуществляет доставку оборудования по всей РФ, а также в страны СНГ. Для упрощения логистики есть два действующих склада: в Москве и в Новосибирске.
Быстрая доставка по регионам РФ осуществляется через сеть из более чем 50 региональных представительств

Связаться с представительством в своем регионе

Количество мест	1
Место: 1
Длина	10,8 м
Ширина	2,2 м
Высота	2,3 м
Вес	3000 кг
Обьем	54,7 м³
Общий вес	3000 кг
Общий обьем	54,7 м³
