MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ
-
Система управленияFanuc 0i MF Plus
-
Размеры рабочего стола1000 х 500 мм
-
Наибольшая нагрузка на стол600 кг
-
Мощность электродвигателя7,5 / 11 кВт
-
Вес5500 кг
Акция действует до 25 сентября 2024 г.
В наличии на складе. Отгрузка за 24 часа!
-
МодельTOPMILL 850S
-
Размеры рабочего стола, мм1000 х 500
-
Наибольшая нагрузка на стол, кг600
-
T-пазы стола, мм18 х 150 х 5
-
Перемещение по оси X, мм800
-
Перемещение по оси Y, мм500
-
Перемещение по оси Z, мм500
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм150 - 710
-
Расстояние от шпинделя до колонны, мм610
-
Направляющие перемещения, X / Y / ZЛинейные направляющие (С3)
-
Шарико-винтовые пары, X / Y / ZКласс точности P4
-
Обороты шпинделя, об/мин-112 000
-
Охлаждение шпинделямасляное
-
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт7,5 / 11
-
Тип хвостовика инструментаВТ40
-
Емкость магазина инструмента24
-
Максимальный вес устанавливаемого инструмента, кг8
-
Максимальный диаметр устанавливаемого инструмента, мм100
-
Максимальная длина устанавливаемого инструмента, мм300
-
Быстрые перемещения по осям Х / Y / Z, мм/мин30 000 / 30 000 / 20 000
-
Скорость обработки, мм/мин1 - 12 000
-
Точность позиционирования, мм± 0,005 / 300
-
Повторяемость, мм± 0,003 / 300
-
Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
-
Общая установленная мощность, кВт18
-
Давление воздуха, МПа0,6
-
Длина, мм2800
-
Ширина, мм2300
-
Высота, мм2560
-
Вес, кг5500
Конструктивные особенности

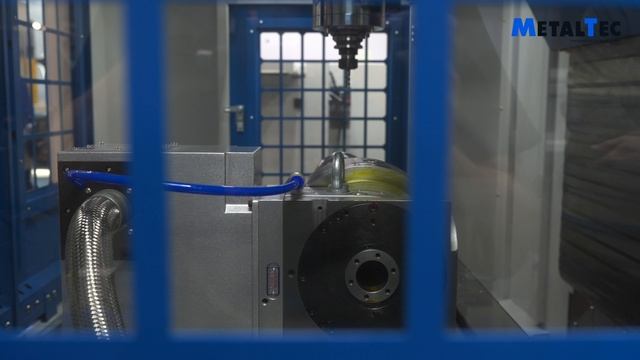

Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя.
Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.
FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).
Контакторы – Sсhneider (Франция).
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.
98 732 $
76 000 $
47 453 644 ₸
36 527 944 ₸
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
3 | ШВП по оси Х / Y / Z | P4 | HIWIN (Тайвань) |
4 | Подшипник винтовой |
|
NSK / FAG (Япония) |
5 | Насос-кулант |
|
Китай |
6 | Автоматическая система смазки |
|
Китай |
7 | Пневмосистема |
|
AirTac (Тайвань) |
8 |
Линейные направляющие квадратного сечения по осям Х / Y /Z |
45 мм | HIWIN (Тайвань) |
9 |
Поворотный стол (4 ось) с задней бабкой |
250 мм | TJR (Тайвань) |
- Быстрый выезд на объект клиента
- Умеренные цены
- Профессиональные специалисты
Быстрая доставка по регионам РФ осуществляется через сеть из более чем 50 региональных представительств
Количество мест | 1 |
---|---|
Место: 1 | |
Длина | 2,8 м |
Ширина | 2,3 м |
Высота | 2,6 м |
Вес | 5500 кг |
Обьем | 16,7 м³ |
Общий вес | 5500 кг |
Общий обьем | 16,7 м³ |
