MetalTec 1530B G5 (6000W) оптоволоконный лазерный станок для резки цветного металла

МК 440871

MetalTec 1530B G5 (6000W) оптоволоконный лазерный станок для резки цветного металла

Оптоволоконный лазерный станок MetalTec 1530 B G5 предназначен для лазерной обработки цветного металла. Обработка производится методом резки по плоскости.

Выберите модель

Краткие характеристики:

Тип лазера

Оптоволоконный

Размеры рабочего стола

1530 х 3050 мм

Мощность источника

6000 Вт

Назначение

Обработка листа

Вес

3000 кг

25 357 412 ₸

31 452 193 ₸

350 000 ¥

434 124 ¥

Гарантия 1 год

Технические характеристики

Комплектация

Описание

Услуги

Транспортные данные

Технические характеристики

Модель

1530B G5

Рабочая зона (X x Y), мм

1530 x 3050

Вид охлаждения

Чиллер HUA KU (Китай)

Направляющие по осям X, Y, Z

Линейные направляющие повышенной жесткости HIWIN (Тайвань) (квадратного сечения)

Передача по осям X, Y

Двухприводные зубчатыe рейки YYC (Тайвань)

Передача по оси Z

Шарико-винтовая пара TBI (Тайвань)

Редуктор

NIDEC-SHIMPO (Япония)

Датчик высоты

Автоматический

Пневматические элементы

SMC (Япония)

Электрокомпоненты

OMRON (Япония) / SCHNEIDER (Франция)

Система управления

CYPCUT

Поддерживаемые форматы файлов

CAD, CorelDRAW, plt, AI, dxf

Смазка

Централизованная система смазки

Ускорение

до 1 G

Точность позиционирования, мм

±0,03

Точность повторного позиционирования, мм

±0,02

Напряжение, В

380

Лазер

Тип лазера

Оптоволоконный лазер

Режущая голова

BLT 421 (Автофокус)

Производитель лазера

Raycus

Мощность лазера, Вт

6000

Длина волны лазера, мм

1070

Срок работы лазера, ч

100 000

Гарантия на лазерный источник

2 года

Гарантия на станок

2 года

Двигатели

Двигатель по оси X

Серводвигатель FUJI (Япония) 1,8 кВт

Двигатель по оси Y

Серводвигатель FUJI (Япония) 1,3 кВт

Двигатель по оси Z, кВт

Серводвигатель FUJI (Япония) 0,75 кВт

Резка

Максимальная скорость резки, м/мин

Максимальная скорость холостого хода, м/мин

110

Минимальная ширина резки, мм

0,12

Габаритные размеры

Длина, мм

4400

Ширина, мм

2250

Высота, мм

1700

Вес, кг

3000

Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании LAPPINGS (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

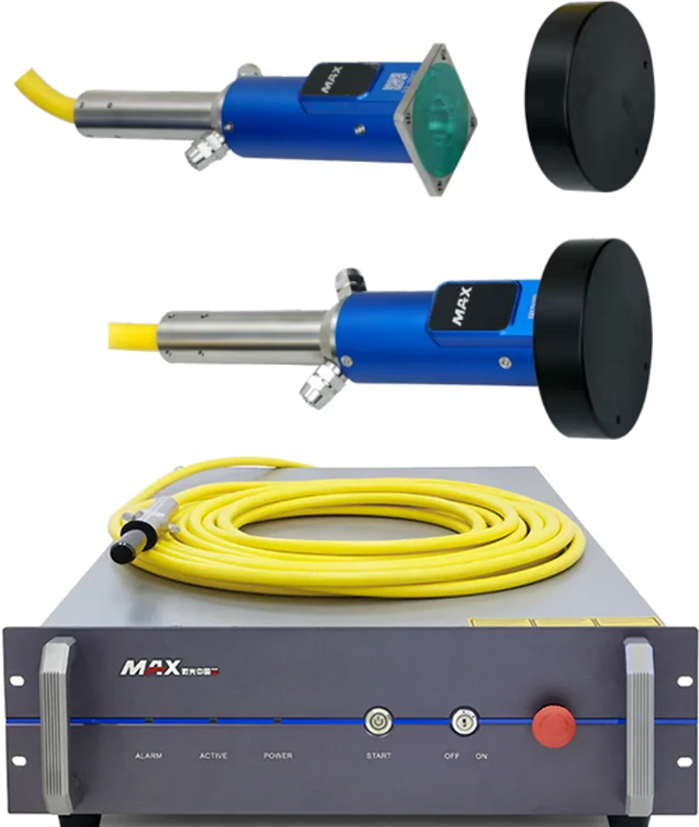

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании MAXPHOTONICS (Китай). Данный источник разработан и предназначен для профессиональной резки цветных металлов.
Благодаря встроенной в коннектор G5 QBH защите и датчикам распознавания отражения лазерного луча, источник в режиме реального времени анализирует потоки света, и предотвращает активное отражение, тем самым продлевая ресурс устройства.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000S (АВТОФОКУС)

Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

Лазерная головка с системой автоматической фокусировки.
Лазерная головка с системой преодоления препятствий SAFE 360.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Двигатели по осям XY – 0,75 кВт.
Двигатель по оси Z – 0,4 кВт.

ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC /SHIMPO (ЯПОНИЯ)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
Более высокий КПД;
Облегченная конструкция - вдвое компактней и легче редукторов других видов.

Не требуют обслуживания в процессе эксплуатации.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Ru CUT V2 (SC2000 NESTING)

Локализация для российского рынка

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

ИГОЛЬЧАТЫЙ СТОЛ

Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.

Стандарт

25 357 412 ₸

31 452 193 ₸

350 000 ¥

434 124 ¥

ЦЕЛЬНОСВАРНАЯ СТАНИНА
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
ЛАЗЕРНЫЙ ИСТОЧНИК
ЛАЗЕРНАЯ ГОЛОВКА BOCI BLT421
ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)
КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT E
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

НАЗНАЧЕНИЕ:

Оптоволоконный лазерный станок MetalTec 1530 B G5 предназначен для лазерной обработки цветного металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
Высокое качество лазерного луча.
Простота и удобство наладки и настройки.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:

Материал	Толщина, мм	Скорость резки, м/мин	Рабочий газ	Давление газа	Тип сопла	Высота фокуса
Углеродистая сталь	1	35	N₂	10	1.5S	0
	2	20	Air	10	2.0S	0
	2	5,5	O₂	1,6	1.0D	3
	3	4		0,6	1.0D	4
	4	3,5		0,6	1.0D	4
	5	3,2		0,6	1.2D	4
	6	2,7		0,6	1.2D	4
	8	2,2		0,6	1.2D	4
	10	1,5		0,6	1.2D	4
	12	1		0,6	3.0D	4
	14	0,9		0,6	3.0D	4
	16	0,75		0,6	3.5D	4
	18	0,65		0,6	4.0D	4
	20	0,6		0,6	4.0D	4
	22	0,55		0,6	4.0D	4
Нержавеющая сталь	1	45	N₂	10	1.5S	0
	2	24		12	2.0S	0
	3	10		12	2.5S	- 0,5
	4	6,5		14	2.5S	- 1,5
	5	3,6		14	3.0S	- 2,5
	6	2,7		14	3.0S	- 3
	8	1,2		16	3.5S	- 4,5
	10	0,8		16	4.0S	- 6
Алюминий	1	30	N₂	12	1.5S	0
	2	18		12	2.0S	0
	3	8		14	2.0S	- 1
	4	6		14	2.5S	- 2
	5	3,2		16	3.0S	- 3
	6	2		16	3.0S	- 3,5
	8	0,9		16	3.5S	- 4
Медь / Латунь	1	28	N₂	12	1.5S	0
	2	15		12	2.0S	0
	3	6		14	2.5S	- 1
	4	3		14	3.0S	- 2
	5	2,2		14	3.0S	- 2,5
	6	1,3		16	3.0S	- 3

*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
